空氣能熱泵采暖系統圖解分析

一、空氣能熱泵采暖和冷暖系統分類

1）根據系統的閉合方式分為開式和閉式系統：

①開式循環系統： 管路與大氣相通的系統。特點：易腐蝕管路，用戶與機房高差較大時，水泵則需克服高差造成的靜水壓力，耗電量增大。

②閉式循環系統（常用系統）：管路系統不與大氣相通的系統，要求在系統最高點設自動排氣閥。特點：管道與設備不易腐蝕，不需克服高度差，循環水泵功率小。

2）根據管道做法分為帶水力平衡器和PPR焊接：

①帶水力平衡器：做法簡單，管路好走，無漏點，但是打洞較多。

②傳統ppr焊接：對安裝工藝要求較高，成本低，比較成熟。

3）根據系統管道的做法分為同程和異程：

①同程式系統（大房型）：并聯環路中的各支路的流程都是相等的系統。

優點：系統的水力穩定性好，各設備間的水量分配均衡。

缺點：由于采用回程管，管道的長度增加，水阻力增大，使水泵的能耗增加，并且增加了初投資。

②異程式系統（小高層）：并聯環路中的各支路流程不等的系統

優點：異程式系統簡單，耗用管材少，施工難度小。

缺點：各并聯環路管路長度不等，阻力不等，流量分配難以平衡。

二、空氣能熱泵采暖和冷暖系統介紹

2.空氣源熱泵采暖和冷暖常用系統型式

上圖：空氣能熱泵采暖系統圖——不帶緩沖水箱

上圖：空氣能熱泵采暖系統圖——帶緩沖水箱

上圖：空氣能熱泵冷暖系統圖——不帶緩沖水箱

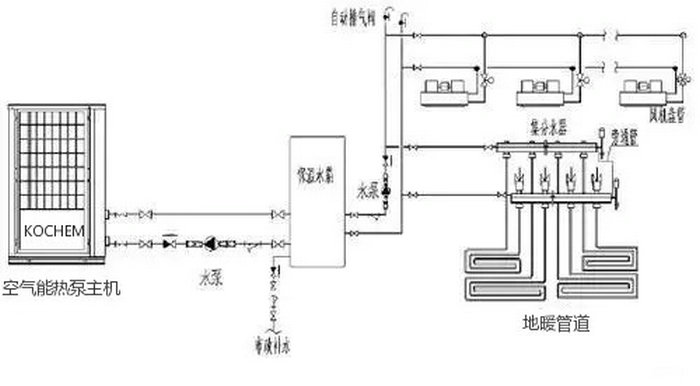

上圖：空氣能熱泵冷暖系統圖——帶緩沖水箱

三、地暖管的選擇

1.地暖管管徑

1)在水阻力不超限的情況下，水流速度越大管道內越不容易積氣，有利于減小傳熱熱阻從而增加散熱量。一般管道內水流速度不得小于0.25m/s，一般流速應在0.25m/s-0.5m/s 之間為宜，分集水器內的水流速一般不宜超過0.8m/s，過小的流速會影響散熱量，過大的流速則會增加水泵的負擔，且水流噪聲會較明顯。

2)一般要求在任何情況下系統水流量不得小于系統額定水流量的 60%，如果實際中有可能出現流量小于60%的情況，需加裝壓差旁通閥或其他旁通措施，否則可能導致機組保護。

3) 從減少加熱盤管的水側阻力，提高采暖效果的角度考慮，加熱管道宜選擇外徑Φ20 管道，從施工安裝方便的角度考慮，加熱管道宜選擇外徑Φ16 管道，根據工程實際情況選擇合適的方案。

2.地暖管長度

加熱盤管的長度和環路簡易計算（例：采暖房間內面積10 ㎡，分集水器與采暖房間連接距離10 米）

加熱盤管長度建議：每環路加熱盤管長度宜控制在60～80 米，最長不應超過100 米，各環路長度宜相等或相近，管長差值應控制在15 米內。

3.地暖管材質

管道材質與特點

PE-X ：交聯聚乙烯，力學性能好，耐低溫和高溫。但是沒有熱塑性，不能采用熱熔接，通常采用卡式連接。是目前歐洲在地暖系統中使用量最大的一個品種。進口和國產的差價更大，低價位的產品應用存在一定的風險。

PE-RT：中密度聚乙烯，力學性能好，耐應力開裂，低溫沖擊，耐水壓，耐熱蠕變的性能。具有可以熱熔連接、原料性能穩定可靠和柔韌性好等優點，其綜合的優良特性使之在地板輻射采暖領域中具有一定的競爭力。價格適中。

PB：聚丁烯，管材最柔軟，相同壓力下，管壁設計最薄，是當前幾種用于熱水的塑料管中價格最貴和可靠性最高的品種。

三種材料對比：

PE-X：由于應力集中，易在彎曲處破裂，要預熱不適宜北方，金屬機械連接，安全壽命長。

PE-RT：不會回彈，良好耐低溫性，熱熔連接，國內常見。

PB：長期耐老化，防凍，塑料中的黃金，施工要求高，焊接難度大。

四、散熱片的選擇

1.根據房間的熱負荷和散熱片的散熱量相匹配的原則進行選型；

2.兼顧房間的舒適性、美觀性來確定與之相符的散熱片的型號；

3.散熱片選型的計算方法：A=Q/q×β1×β2

A: 散熱片片數

Q: 房間熱負荷

q: 單片散熱量

β1: 散熱片片數修正系數

β2: 散熱片連接形式修正系數

五、風機盤管的選擇

1.風機盤管分類

按形式：臥式暗裝、臥式明裝、立式暗裝、立式明裝、卡式五種

按厚度：超薄型、普通型

按有無冷凝水泵：普通型、豪華型

按機組靜壓：0Pa、12Pa、30Pa、50Pa、80Pa （機外靜壓）

按照排管數量 ：兩排管、三排管

按制式：兩管制、四管制

確定型號以后，還需確定風機盤管的安裝方式（明裝或安裝），送回風方式（底送底回，側送底回等）以及水管連接位置（左或右）等條件。

風機盤管的選擇：房間面積較大時應考慮使用多個風機盤管，房間單位面積負荷較大，對噪音要求不高時可考慮使用風量和制冷量較大的風機盤管。考慮所接風管的沿程阻力、出風口的阻力、軟接的阻力， 低靜壓(12pa)直接接風口或接不超過1米的風管，中靜壓的風盤(30pa)接不超過四米的風管，高靜壓(50pa)的風盤接不超過七米的風管。

六、空氣源熱泵

空氣源熱泵作為一種新型的采暖制冷設備，不僅能充分滿足一年四季的采暖制冷需要，而且與傳統的采暖制冷方式相比，空氣源熱泵具備節能環保清潔穩定等多種優勢，贏得了廣大消費者的喜愛，被家庭、酒店、寫字樓等場所廣泛應用。空氣源熱泵不僅僅是可以作為地暖使用，更可以作為中央空調制冷使用。空氣源熱泵功能強大，然而消費者在選購空氣源熱泵的時候，對空氣源熱泵還是存在很多模糊的認識，比如采暖制冷原理是大家比較關切的問題之一。下面智恩科技就給大家來解答一下這個疑問。

空氣源熱泵采暖的原理：空氣源熱泵是通過逆卡諾原理，以極少的電能，吸收空氣中大量的低溫熱能，通過壓縮機的壓縮變?yōu)楦邷責崮埽瑐鬏斨了洌訜釤崴运芎牡汀⑿矢摺⑺俣瓤臁踩院谩h(huán)保性強，源源不斷的供應熱水。我們簡單來說，冬季采暖的時候，空氣源熱泵先是調整熱泵的換向閥工作位置，這樣改變工作位置，就會使壓縮機排出的高壓制冷劑蒸汽，經換向閥后流入室內蒸發器，制冷劑蒸汽冷凝時放出的潛熱，將室內空氣加熱，達到室內取暖目的，冷凝后的液態制冷劑，從反向流過節流裝置進入冷凝器，吸收外界熱量而蒸發，蒸發后的蒸汽經過換向閥后被壓縮機吸入，完成制熱循環。
